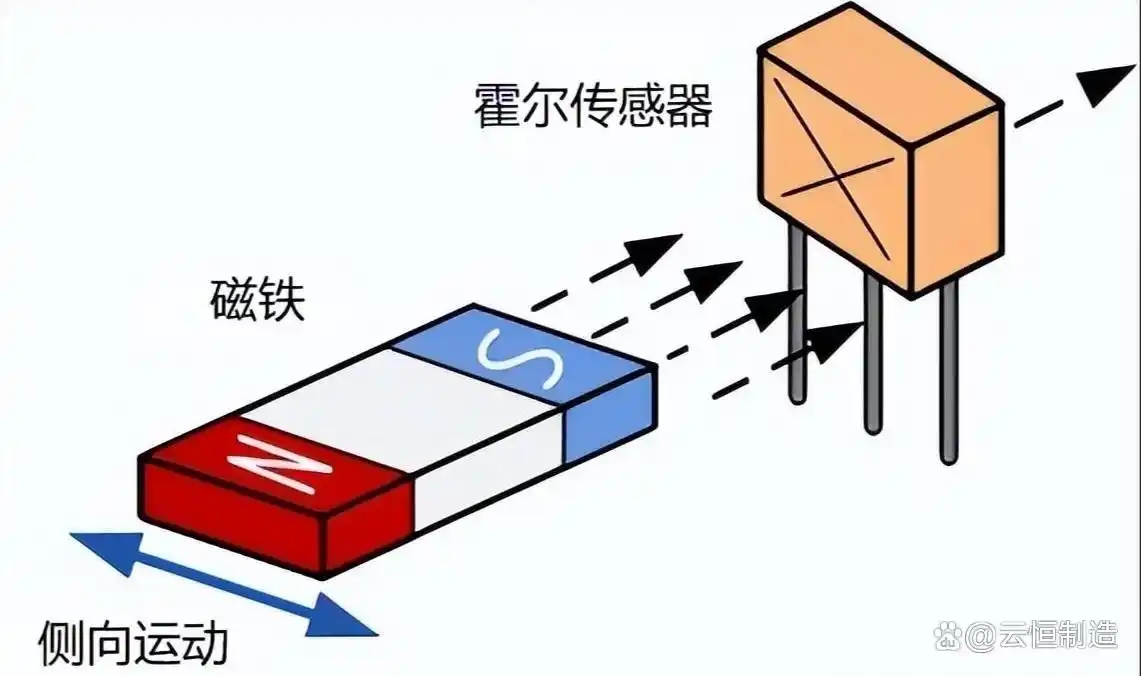

在电子系统中，有一类传感器能将无形的磁场转化为可测量的电信号，它就是基于霍尔效应的磁传感器——霍尔传感器。1879年，美国物理学家埃德温·霍尔发现：当电流通过置于磁场中的半导体薄片时，若磁场方向与电流方向垂直，薄片两侧会产生与磁场强度成正比的电压差，即霍尔电压（V<sub>H</sub>）。这一现象被命名为霍尔效应，其表达式简化为：V<sub>H</sub> = R<sub>H</sub> × (I × B)/d其中R<sub>H</sub>为霍尔系数，I为激励电流，B为磁感应强度，d为半导体厚度。

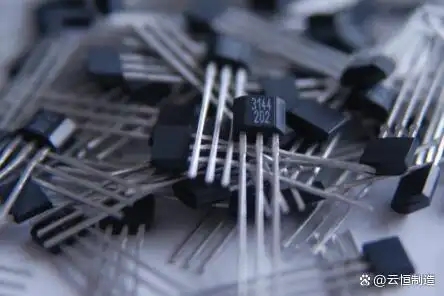

现代霍尔传感器已非简单的半导体薄片。它将霍尔元件、放大电路、温度补偿电路及稳压电源集成在微型芯片上（如SOT-23封装），形成高度集成的“磁电转换器”。这种设计让霍尔传感器能精准捕捉微高斯级磁场变化，成为连接物理世界与电子系统的桥梁。
一、物理特性驱动的技术优势
霍尔传感器的核心竞争力源于其独特的物理机制：
无接触检测：无需机械接触即可探测磁场变化，彻底消除摩擦损耗。例如汽车分电器中用霍尔开关替代机械断电器，寿命从数万次提升至理论无限次。
环境鲁棒性：工作温度横跨-40℃~150℃，密封结构抗盐雾、油污及振动，适应引擎舱、工业现场等恶劣场景。
高频响应能力：数字霍尔开关响应时间≤3μs，支持100kHz以上高速检测（如电机转速测量），远超电感式传感器的50Hz上限。
多物理量兼容：直接测量电流、位置、速度，间接测量压力、流量等非电量，覆盖90%工业感知需求。
精密电气特性：线性霍尔器件精度达±1%，电流检测范围从μA级至50kA，电压检测至6400V，且输出与波形无关。
二、应用版图：从汽车引擎到生命科学
汽车电子
霍尔传感器在汽车中有超30处关键应用：
点火正时控制：检测曲轴位置，将点火误差控制在0.1°内（相当于头发丝直径的1/300角度偏差），提升燃油效率15%；
防抱死系统：轮速检测响应速度比机械传感器快10倍，制动距离缩短1.5米；

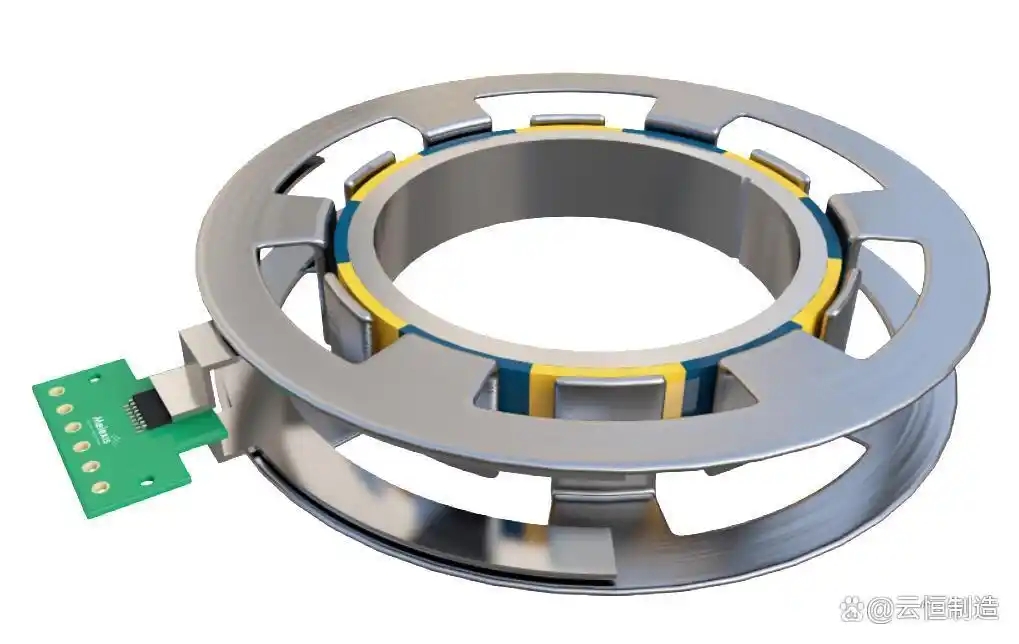

无刷电机控制：三相霍尔元件以120°相位差实现精准换向，驱动效率提升30%。
工业自动化
电流监控闭环：闭环霍尔传感器通过磁平衡原理实现±0.5%精度，保护变频器免受百安级电流冲击；
精密位移检测：线性霍尔器件将0.1mm位移量转化为5mV电压变化，分辨率达工业级千分尺水平。
医疗设备
MRI磁场校准：检测0.1mT级梯度场变化（相当于地球磁场的1/500），辅助生成亚毫米级分辨率影像；
胰岛素泵流量控制：霍尔齿轮传感器计量药液流速，误差<1μL/h（约一滴水的1/20）。
消费电子
折叠屏手机：多极霍尔阵列检测开合角度，触发屏幕模式切换；
TWS耳机仓：磁锁存霍尔器件以1μA功耗检测耳机在位状态，待机时长延长30%。
三、典型产品中的技术实现
新能源车电控系统
特斯拉Model 3电机控制器采用三相闭环霍尔电流传感器，在200℃高温与800V高压浪涌下保持±0.1%精度，确保瞬时300kW功率稳定输出。
工业变频器
西门子G120X变频器内置DC链路霍尔传感器，1μs级响应速度拦截短路电流，避免IGBT模块因10kA浪涌损毁。
高端医疗影像
GE Signa 7.0T MRI的超导磁场监控系统使用InSb（锑化铟）霍尔芯片，零点漂移<0.01%/℃，保障7特斯拉强场稳定性。
无人机云台增稳
大疆Ronin 4D的电机位置反馈采用3D霍尔传感器（MLX90393），100kHz带宽抑制高频机械振动，实现0.001°增稳精度。
其中两类产品尤为依赖霍尔技术：
无刷电机系统：电动工具、空调压缩机通过霍尔开关实现精确换向；
智能电网设备：霍尔电流传感器在电表中实现±0.2%精度计量，耐受10kA雷击浪涌。
四、技术演进与挑战
霍尔传感器市场年复合增长率达7.6%，技术突破聚焦两个方向：
材料创新
锑化铟（InSb）霍尔芯片灵敏度达15mV/G，可检测心肌细胞产生的nT级生物磁场；
砷化镓（GaAs）器件低温漂系数（-0.04%/℃），适应内燃机缸体150℃高温环境。
三维集成
TMR（隧道磁阻）霍尔复合传感器灵敏度提升至0.1mT，为机器人提供类皮肤磁触觉；
三轴霍尔芯片（如TDK CUB11）实现360°全向磁感应，取代游戏手柄机械电位器。
现存挑战
强电场环境下（>30kV/m），霍尔电压易受电磁干扰，需结合磁通集中器或差分结构优化信噪比。
总结
从138年前实验室的偶然发现，到今日百亿级产业基石，霍尔传感器的演化印证了基础科学的长期价值。当自动驾驶汽车精准感知轮胎转速，当胰岛素泵悄然守护生命节律，埃德温·霍尔在磁场中埋下的科学火种，仍在照亮人类探索的征途。
